کلید مینیاتوری یکی از اجزای مهم تابلو برق است؛ قطعه‌ای کوچک که انتخاب درست آن می‌تواند نقش مهمی در حفاظت مدارهای الکتریکی داشته باشد. بااین‌حال، برای انتخاب این کلید نمی‌توان فقط به عدد آمپر یا تعداد پل آن توجه کرد. منحنی عملکرد، قدرت قطع اتصال کوتاه، ولتاژ کاری و شرایط نصب نیز از عواملی هستند که باید با مشخصات مدار هماهنگ باشند.

اگر قصد خرید کلید مینیاتوری در مشهد را دارید، بهتر است پیش از مقایسه قیمت‌ها، نوع مصرف‌کننده و نیازهای حفاظتی مدار را مشخص کنید. در این راهنما با مهم‌ترین مشخصات کلیدهای مینیاتوری، تفاوت مدل‌های رایج و نکاتی آشنا می‌شوید که به شما کمک می‌کنند انتخاب دقیق‌تری داشته باشید.

برای بررسی محصولات و تجهیزات موردنیاز تابلو برق نیز می‌توانید از فروشگاه پنوتوس مشهد شروع کنید و مشخصات فنی گزینه‌های موجود را با نیاز پروژه خود تطبیق دهید.

کلید مینیاتوری چیست و چه کاربردی دارد؟

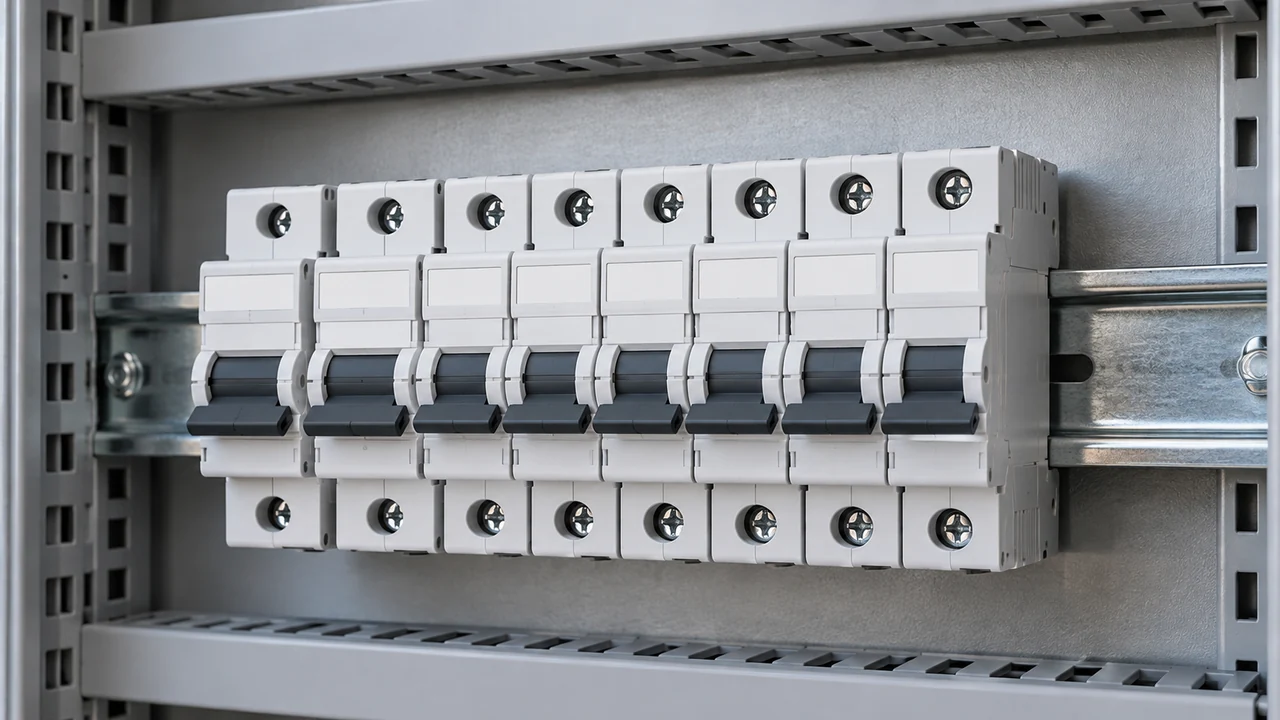

کلید مینیاتوری یا MCB، یکی از تجهیزات حفاظتی مدارهای الکتریکی است که برای قطع جریان در شرایط اضافه‌بار و اتصال کوتاه، در محدوده عملکرد تعریف‌شده برای آن، به کار می‌رود. این کلید در تابلوهای برق ساختمانی، صنعتی و مدارهای توزیع و کنترل کاربرد دارد.

با وجود شباهت ظاهری برخی مدل‌ها، همه کلیدهای مینیاتوری برای یک نوع مصرف‌کننده مناسب نیستند. برای مثال، شرایط یک مدار روشنایی با مدار تغذیه تجهیزات کنترلی یا مصرف‌کننده‌ای با جریان راه‌اندازی بالا تفاوت دارد. به همین دلیل، انتخاب کلید باید بر اساس مشخصات بار، سیم‌کشی و طراحی حفاظتی انجام شود.

دانلود تصویر

نکته مهم دیگر، تفاوت کلید مینیاتوری با محافظ جان است. کلید مینیاتوری برای حفاظت در برابر اضافه‌جریان استفاده می‌شود، درحالی‌که محافظ جان برای تشخیص جریان باقیمانده و حفاظت در برابر خطرهای مرتبط با آن طراحی شده است. این دو تجهیز وظایف یکسانی ندارند و در صورت نیاز، باید متناسب با طراحی مدار در کنار یکدیگر استفاده شوند.

اگر برای تجهیز تابلو برق به محصولات دیگری نیز نیاز دارید، دسته‌بندی تجهیزات برق صنعتی پنوتوس می‌تواند نقطه شروع مناسبی برای بررسی گزینه‌های مرتبط باشد.

آمپراژ کلید مینیاتوری چگونه انتخاب می‌شود؟

جریان نامی یکی از اولین مشخصاتی است که هنگام خرید کلید مینیاتوری بررسی می‌شود؛ اما انتخاب آمپراژ مناسب به چیزی فراتر از جریان مصرف‌کننده بستگی دارد.

ظرفیت مجاز هادی، شرایط نصب کابل، دمای محیط، نوع بار و الزامات حفاظتی مدار باید در کنار یکدیگر بررسی شوند. برای مثال، انتخاب کلیدی با جریان نامی بالاتر از مقدار مناسب، صرفاً برای جلوگیری از قطع‌شدن‌های مکرر، ممکن است حفاظت سیم‌کشی را مختل کند.

اگر کلید یک مدار مرتب قطع می‌شود، بهتر است ابتدا علت مشخص شود. اضافه‌بار، جریان راه‌اندازی، اتصال نامناسب یا انتخاب نادرست کلید می‌توانند علائم مشابهی ایجاد کنند. افزایش آمپراژ بدون بررسی شرایط مدار، راهکار قابل‌اعتمادی نیست.

در نتیجه، هنگام تهیه فهرست خرید، جریان نامی موردنیاز را بر اساس مشخصات تأییدشده پروژه ثبت کنید. اگر درباره انتخاب آمپراژ اطمینان ندارید، از طراح برق یا مسئول فنی کمک بگیرید.

تفاوت منحنی B، C و D در کلید مینیاتوری چیست؟

یکی از تفاوت‌های مهم میان کلیدهای مینیاتوری، منحنی عملکرد آن‌هاست. این منحنی‌ها رفتار کلید را در برابر جریان‌های بالاتر از جریان نامی، به‌ویژه در محدوده عملکرد مغناطیسی، مشخص می‌کنند.

به‌طور کلی، در کلیدهای متداول:

• منحنی B: برای کاربردهایی با جریان راه‌اندازی نسبتاً پایین استفاده می‌شود.
• منحنی C: در بسیاری از مدارهای عمومی و بارهایی با جریان راه‌اندازی متوسط کاربرد دارد.
• منحنی D: برای برخی بارهای دارای جریان راه‌اندازی بالا در نظر گرفته می‌شود.

این دسته‌بندی به معنای مناسب‌بودن یک منحنی برای تمام تجهیزات مشابه نیست. انتخاب نهایی باید با توجه به جریان راه‌اندازی، شرایط اتصال کوتاه و الزامات عملکرد حفاظتی انجام شود.

برای مثال، اگر یک مصرف‌کننده هنگام روشن‌شدن جریان لحظه‌ای بالایی دارد، انتخاب منحنی مناسب اهمیت پیدا می‌کند. بااین‌حال، استفاده از منحنی‌ای که تحمل جریان گذرا را بیشتر می‌کند، بدون بررسی شرایط خطا می‌تواند تصمیم نامناسبی باشد.

هنگام استعلام قیمت کلید مینیاتوری، حرف منحنی را در کنار جریان نامی و کد کامل محصول اعلام کنید. اگر این مشخصه هنوز تعیین نشده است، بهتر است پیش از سفارش با مسئول فنی پروژه هماهنگ شوید.

دانلود تصویر

قدرت قطع کلید مینیاتوری چه اهمیتی دارد؟

قدرت قطع اتصال کوتاه نشان می‌دهد کلید تحت شرایط آزمون مشخص، تا چه میزان جریان اتصال کوتاهی را می‌تواند قطع کند. این ویژگی با جریان مصرف عادی مدار تفاوت دارد و یکی از معیارهای مهم انتخاب کلید برای تابلوهای برق صنعتی است.

برای انتخاب صحیح، باید جریان اتصال کوتاه احتمالی در محل نصب و مشخصات کلید در ولتاژ کاری مربوط بررسی شوند. مقدار قدرت قطع موردنیاز را نمی‌توان صرفاً از روی آمپراژ مصرف‌کننده تعیین کرد.

همچنین، بالاتر بودن عدد قدرت قطع همیشه به معنای مناسب‌تر بودن یک مدل برای هر پروژه نیست. این مشخصه باید با شرایط واقعی شبکه و الزامات طراحی هماهنگ باشد.

در مدارهایی که چند کلید حفاظتی به‌صورت متوالی نصب شده‌اند، هماهنگی عملکرد کلیدها نیز اهمیت دارد. کمتر بودن جریان نامی کلید پایین‌دست به‌تنهایی تضمین نمی‌کند که هنگام بروز خطا فقط همان شاخه قطع شود. برای بررسی این موضوع باید مشخصات عملکردی کلیدها و اطلاعات سازنده در نظر گرفته شوند.

تعداد پل و ولتاژ کاری را فراموش نکنید

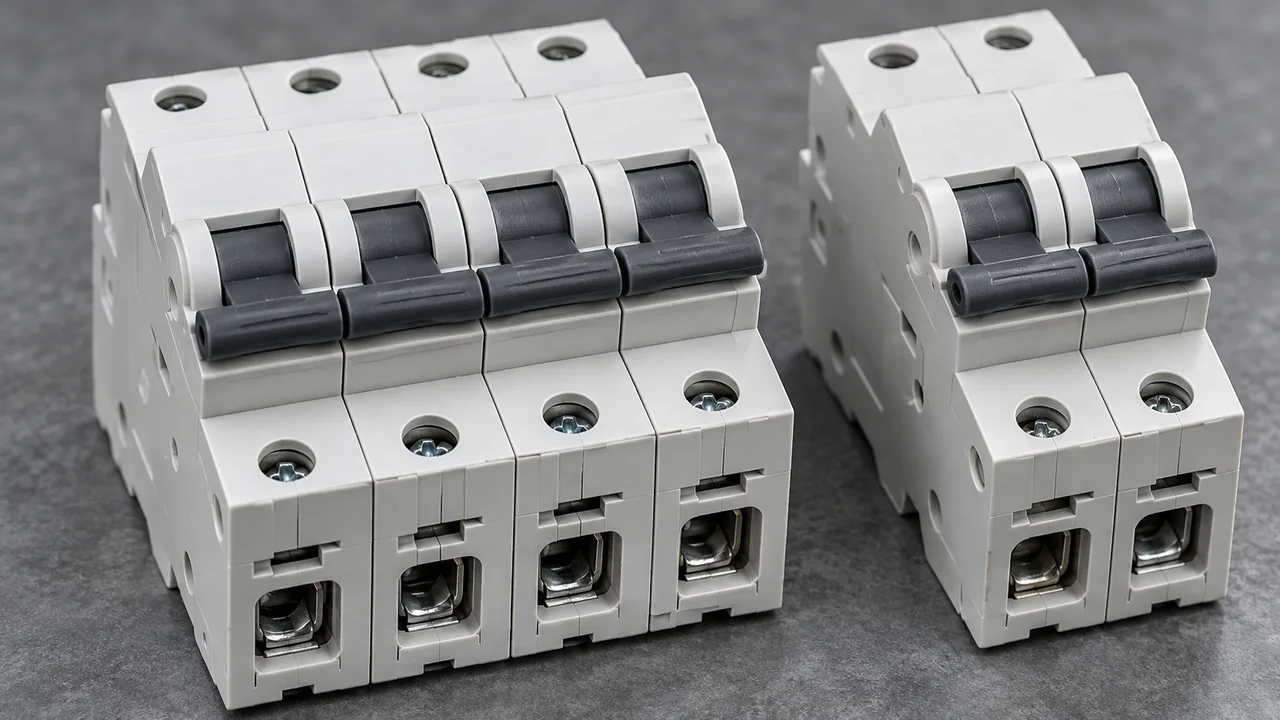

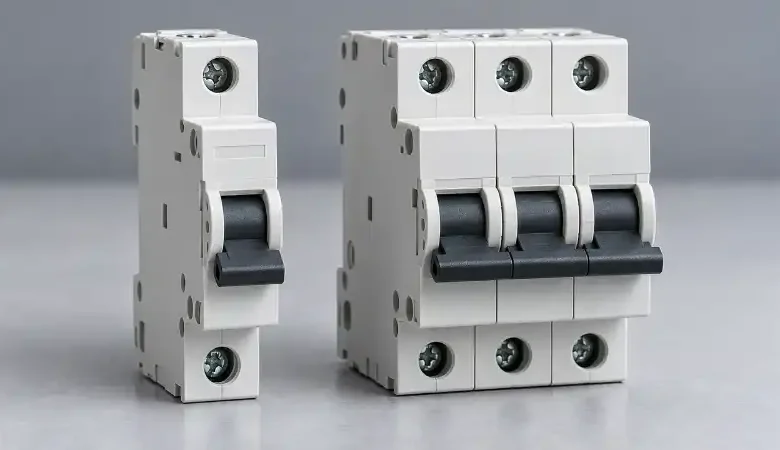

تعداد پل کلید مینیاتوری باید با ساختار شبکه و نحوه حفاظت موردنیاز هماهنگ باشد. انتخاب مدل تک‌پل، دوپل، سه‌پل یا چهارپل به نوع مدار و طراحی سیستم بستگی دارد و نمی‌توان یک گزینه را برای تمام کاربردها مناسب دانست.

ولتاژ کاری نیز باید با شبکه مورد استفاده سازگار باشد. اگر کلید برای یک مدار جریان مستقیم یا DC انتخاب می‌شود، لازم است رتبه‌بندی اختصاصی محصول، ولتاژ مجاز و آرایش اتصال آن بررسی شود. مشخصات مربوط به جریان متناوب یا AC را نمی‌توان بدون تأیید سازنده به مدار DC تعمیم داد.

در پروژه‌های جایگزینی نیز علاوه بر مشخصات الکتریکی، ابعاد کلید، سازگاری با شینه یا اتصالات موجود و روش نصب اهمیت دارند. مشابه بودن ظاهر دو کلید، به‌تنهایی سازگاری آن‌ها را ثابت نمی‌کند.

برای خرید کلید مینیاتوری در مشهد چه اطلاعاتی آماده کنیم؟

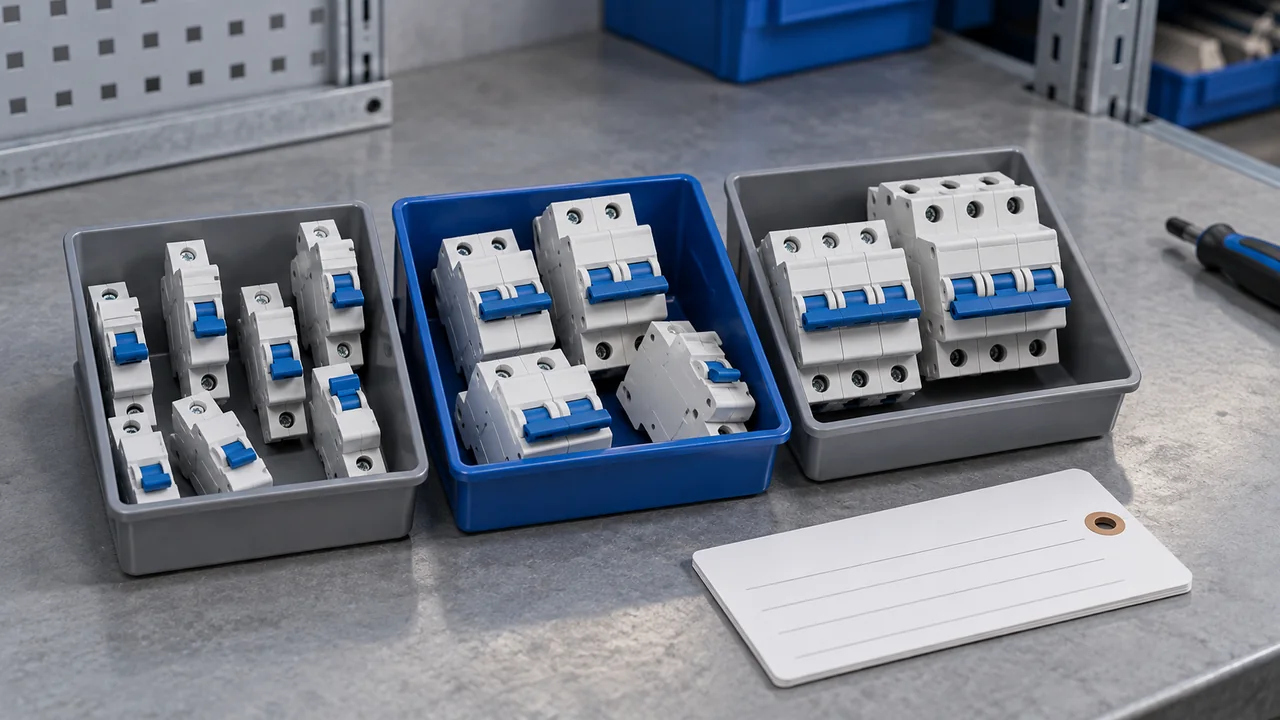

پیش از استعلام از فروشنده، بهتر است مشخصات هر کلید را به‌صورت جداگانه ثبت کنید. این کار هم مقایسه پیشنهادها را آسان‌تر می‌کند و هم احتمال خرید مدل نامتناسب با نیاز پروژه را کاهش می‌دهد.

مهم‌ترین اطلاعات موردنیاز عبارت‌اند از:

• جریان نامی کلید و کاربرد آن در مدار
• منحنی عملکرد موردنیاز، در صورت تعیین‌شدن توسط طراح
• تعداد پل و ولتاژ کاری
• قدرت قطع اتصال کوتاه موردنیاز
• کد کامل محصول، در صورت جایگزینی کلید موجود
• تعداد موردنیاز و شرایط تحویل
• متعلقات یا الزامات نصب، در صورت نیاز

اگر برای یک تابلو چند کلید مختلف سفارش می‌دهید، مشخصات هر شاخه را جداگانه ثبت کنید. دو کلید با آمپراژ یکسان ممکن است از نظر منحنی عملکرد یا قدرت قطع متفاوت باشند؛ بنابراین درج عدد آمپر به‌تنهایی برای شناسایی دقیق محصول کافی نیست.

هنگام دریافت پیشنهاد جایگزین از فروشنده نیز تفاوت‌های فنی مدل پیشنهادی را بررسی کنید و پیش از خرید، تأیید مسئول فنی را بگیرید.

دانلود تصویر

قیمت کلید مینیاتوری به چه عواملی بستگی دارد؟

قیمت کلید مینیاتوری به مشخصاتی مانند برند، جریان نامی، منحنی عملکرد، قدرت قطع، تعداد پل و سری محصول وابسته است. به همین دلیل، مقایسه دو محصول صرفاً بر اساس عنوان عمومی یا آمپراژ آن‌ها نمی‌تواند مبنای دقیقی برای تصمیم‌گیری باشد.

برای مقایسه بهتر قیمت‌ها، ابتدا مشخصات فنی موردنیاز را تعیین کنید و سپس پیشنهادهایی را بررسی کنید که از نظر مدل و قابلیت‌های حفاظتی قابل‌مقایسه باشند. موجودی محصول، تعداد قابل‌تأمین و زمان تحویل نیز از اطلاعاتی هستند که بهتر است پیش از ثبت سفارش مشخص شوند.

اگر قصد خرید تجهیزات برق صنعتی از فروشگاه پنوتوس را دارید، می‌توانید از طریق وب‌سایت پنوتوس محصولات مرتبط را بررسی کنید. بهتر است هنگام استعلام، کد کامل کلید، تعداد موردنیاز و مشخصات تأییدشده مدار را آماده داشته باشید تا بررسی گزینه‌ها و دریافت پیشنهاد خرید دقیق‌تر انجام شود.

در نهایت، هنگام تحویل کالا، کد محصول و مشخصات درج‌شده روی آن را با سفارش تطبیق دهید. این بررسی ساده به‌ویژه در خریدهای چندمدلی، از جابه‌جایی یا تحویل اشتباه کلیدها جلوگیری می‌کند.

پرسش‌های متداول

آیا منحنی C برای تمام مدارهای صنعتی مناسب است؟

خیر. انتخاب منحنی به نوع بار، جریان راه‌اندازی و شرایط خطا بستگی دارد. منحنی C در بسیاری از کاربردهای عمومی استفاده می‌شود، اما مناسب‌بودن آن باید برای مدار موردنظر بررسی شود.

آیا کلید مینیاتوری همان محافظ جان است؟

خیر. کلید مینیاتوری برای حفاظت در برابر اضافه‌جریان طراحی شده است، درحالی‌که محافظ جان جریان باقیمانده را پایش می‌کند. هرکدام وظیفه حفاظتی متفاوتی دارند.

آیا انتخاب آمپراژ بالاتر باعث کاهش قطع‌های ناخواسته می‌شود؟

لزوماً خیر. اگر علت قطع، اضافه‌بار یا جریان غیرعادی باشد، افزایش آمپراژ بدون بررسی فنی ممکن است حفاظت مدار را نامناسب کند. ابتدا باید علت قطع و هماهنگی کلید با بار و هادی‌ها بررسی شود.

برای خرید کلید مینیاتوری در مشهد از کجا شروع کنیم؟

ابتدا جریان نامی، منحنی عملکرد، تعداد پل، ولتاژ و قدرت قطع موردنیاز را مشخص کنید. سپس محصولات قابل‌تأمین را بر اساس کد و مشخصات فنی مقایسه کنید. برای بررسی تجهیزات مرتبط و گزینه‌های خرید نیز می‌توانید به وب‌سایت پنوتوس مراجعه کنید.
